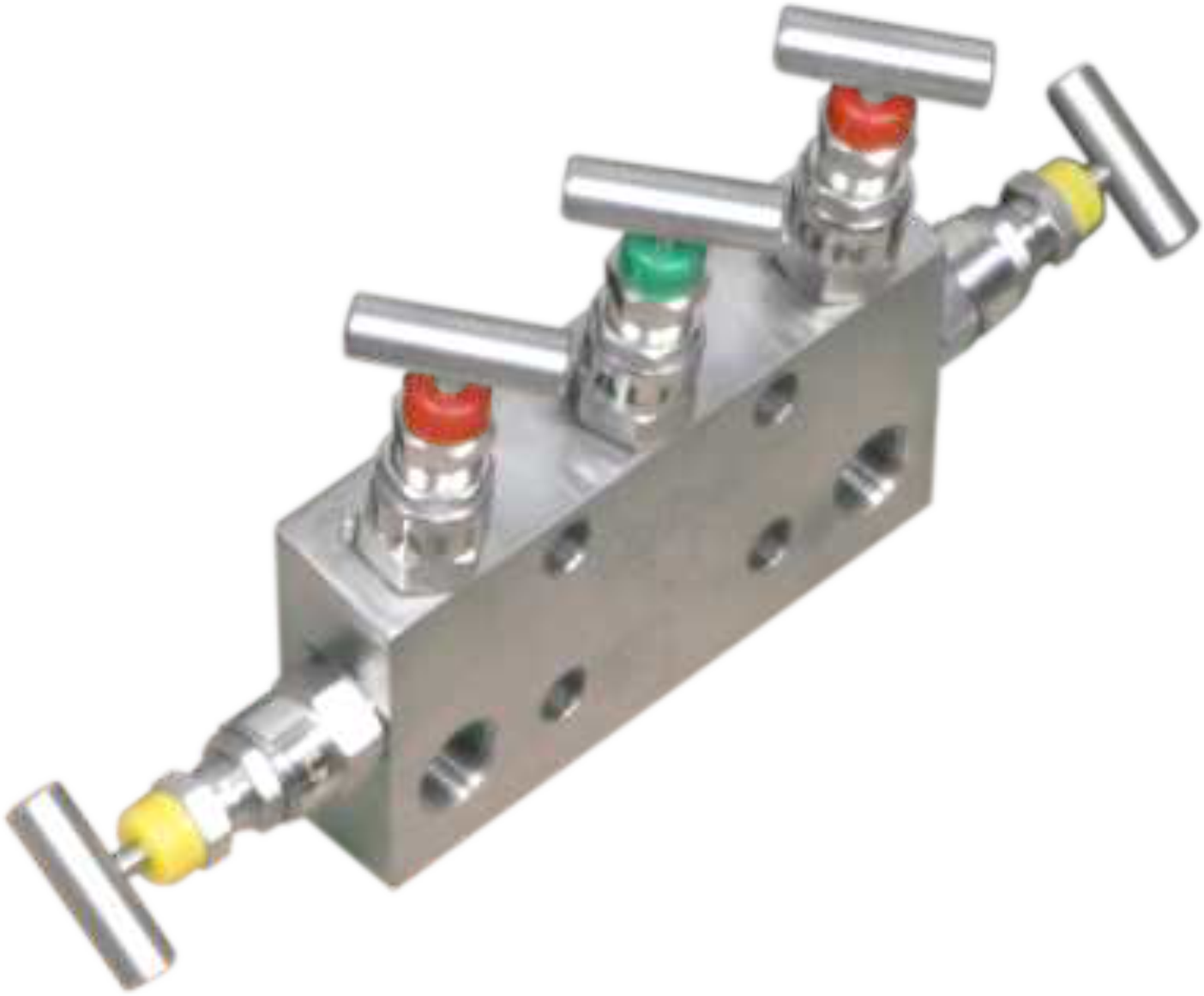

Manifold de 5 válvulas (montaje directo, purgas laterales)

Este manifold está diseñado para un montaje directo sobre instrumentos de presión diferencial. Integra dos válvulas de aislamiento de proceso, una válvula de equilibrado y dos válvulas de purga/venteo con conexiones independientes. Las válvulas están orientadas de forma que se evita cualquier interferencia con el instrumento.

Conexiones

• Lado proceso: 1/2″ NPT hembra
• Lado instrumento: conexión embridada
• Purga / venteo: 1/4″ NPT hembra

Presión de prueba (a 25°C, temperatura ambiente)

• Ensayo hidrostático — Cuerpo: 620 bar
• Ensayo hidrostático — Asiento: 415 bar
• Ensayo neumático — Asiento: 40 bar

Empaquetadura (prensaestopas)

PTFE de serie; empaquetadura grafitada (GRAPHOIL) recomendada para temperaturas superiores a 180°C.

Materiales disponibles

• Acero al carbono: A105
• Acero inoxidable: A182 / A479 grado F304
• Acero inoxidable: A182 / A479 grado F316
• Monel
• Hastelloy

Acabado

Acero al carbono cincado; acabado natural para el acero inoxidable (S/S).

Opciones y accesorios

• Orificio de prueba en el lado de proceso con tapón
• Pernos de fijación según IS 1364-1960 (4 unidades)
• Junta de interfaz PTFE / VITON (2 unidades)
