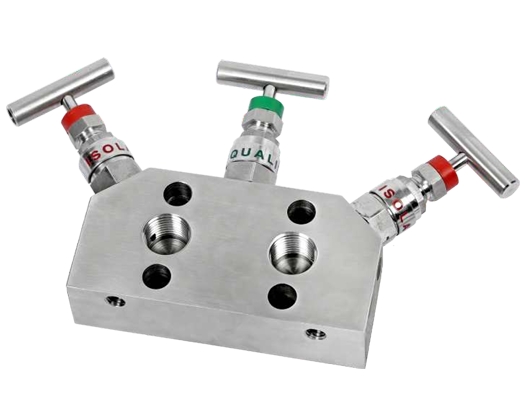

Manifold de 3 válvulas coplanar con tapones de purga

Este manifold pertenece a una nueva generación de manifolds para instrumentos de proceso, diseñados para modelos específicos de transmisores. Una vez montado en el transmisor, ofrece la ventaja de un tamaño reducido y una maniobra fácil incluso en espacios reducidos, al eliminar varios componentes necesarios para su integración con el transmisor.

Conexiones

• Lado proceso: 1/2″ NPT hembra
• Lado instrumento: conexión embridada
• Purga / venteo: 1/4″ NPT hembra

Presión de prueba (a 25°C, temperatura ambiente)

• Ensayo hidrostático — Cuerpo: 620 bar
• Ensayo hidrostático — Asiento: 415 bar
• Ensayo neumático — Asiento: 40 bar

Empaquetadura (prensaestopas)

PTFE de serie; empaquetadura grafitada (GRAPHOIL) recomendada para temperaturas superiores a 180°C.

Materiales disponibles

• Acero al carbono: A105
• Acero inoxidable: A182 / A479 grado F304
• Acero inoxidable: A182 / A479 grado F316
• Monel
• Hastelloy

Acabado

Acero al carbono cincado; acabado natural para el acero inoxidable (S/S).

Opciones y accesorios

• Orificio de prueba en el lado de proceso con tapón (opcional)
• Pernos de fijación según IS 1364-1960 (4 unidades)
