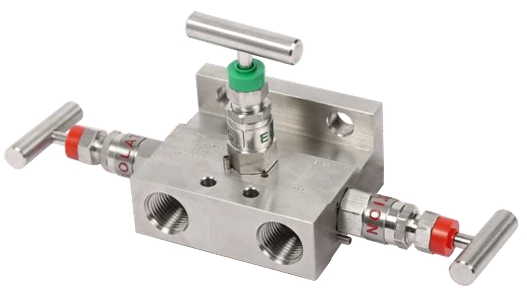

Manifold de 3 válvulas tipo T (montaje directo)

Este manifold tipo T está diseñado para un montaje directo sobre transmisores de presión diferencial estándar. El bloque integra tres válvulas: dos válvulas principales de aislamiento de proceso y una válvula de equilibrado.

Conexiones

• Lado proceso: 1/2″ NPT hembra
• Lado instrumento: montaje directo sobre el instrumento
• Purga / venteo: 1/4″ NPT hembra

Presión de prueba (a 25°C, temperatura ambiente)

• Ensayo hidrostático — Cuerpo: 620 bar
• Ensayo hidrostático — Asiento: 415 bar
• Ensayo neumático — Asiento: 40 bar

Empaquetadura (prensaestopas)

PTFE de serie; empaquetadura grafitada (GRAPHOIL) recomendada para temperaturas superiores a 180°C.

Materiales disponibles

• Acero al carbono: A105
• Acero inoxidable: A182 / A479 grado F304
• Acero inoxidable: A182 / A479 grado F316
• Monel
• Hastelloy

Acabado

Acero al carbono cincado; acabado natural para el acero inoxidable (S/S).

Accesorios

Dos juntas de estanqueidad PTFE y cuatro pernos de fijación de acero 7/16″ UNF Hi disponibles bajo pedido.

Kit de montaje

Soporte de montaje con bridas en U y accesorios necesarios para una fijación en poste tubular 2″ NB o en montaje mural (a pedir por separado).

Opciones y accesorios

• Orificio de purga en el lado del instrumento con tapón de purga
• Orificio de prueba en el lado de proceso con tapón
• Pernos de fijación según IS 1364-1960 (4 unidades)
• Junta de interfaz PTFE / VITON (2 unidades)
