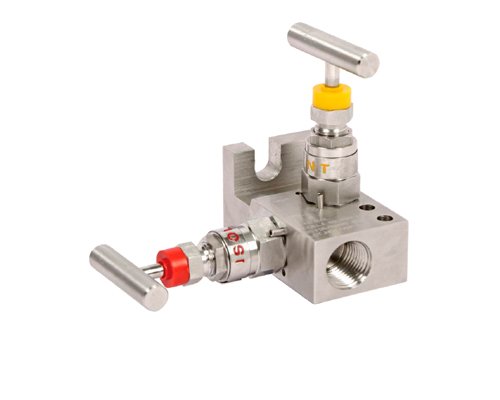

Manifold de 2 válvulas tipo T para instrumentos de presión

Este manifold reúne en un solo bloque dos funciones: una válvula para aislar el instrumento del circuito, y una segunda válvula para la calibración o la purga. Al estar todo integrado en una sola pieza, la instalación es más sencilla y hay menos riesgo de fugas que con válvulas montadas por separado. Se utiliza principalmente con transmisores de presión, manómetros y presostatos. Se suministra de serie en inox 316.

Conexiones

• Lado proceso: 1/2″ NPT hembra
• Lado instrumento: 1/2″ NPT hembra

Presión de prueba (a 25°C, temperatura ambiente)

• Ensayo hidrostático — Cuerpo: 620 bar
• Ensayo hidrostático — Asiento: 415 bar
• Ensayo neumático — Asiento: 40 bar

Empaquetadura (prensaestopas)

PTFE de serie; empaquetadura grafitada (GRAPHOIL) recomendada para temperaturas superiores a 180°C.

Otros materiales disponibles bajo pedido

• Acero al carbono: A105
• Acero inoxidable: A182 / A479 grado F304
• Monel
• Hastelloy
